机械密封的组成和分类机械密封基本元件及作用

机械密封是由至少一对端面垂直于旋转轴线,在流体压力作用下和补偿机构弹性(或磁力)组成的装置,配合辅助密封,保持密封关闭并相对滑动。互相防止流体泄漏。

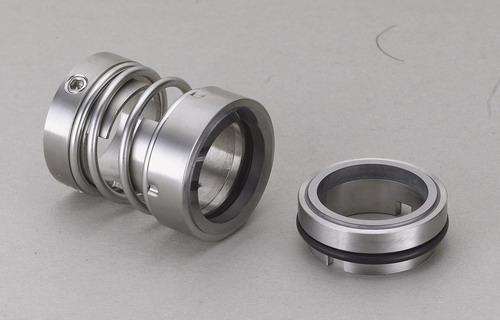

机械密封的组成

(1)主要部件,包括动环和静环;

(2)辅助密封件,主要是指密封圈;

(3)弹力补偿机构,主要包括弹簧和推环;

(4)传动件,弹箕座以及键或者是各种各样的螺钉。

机械密封的分类

按照弹簧元件是旋转还是静止,可分为旋转型和静止型两;按照密封介质泄漏方向划分,可分为内流式和外流式两类;按照介质于端面所引起卸载情况,可划分为平衡式和非平衡式两类;按照静环位置划分,可分为内装式和外装式;按照密封腔内温度划分,可分为高温密封、中温密封、普温密封和低温密封四类;按照密封腔内压力,可分为超高压机械密封、高压机械密封、中压机械密封和低压机械密封;按照弹簧个数划分,可分为单弹簧式和多弹簧式;按照非接触式机械密封结构,可划分为流体静压式、流体动压式和干气密封式;按照弹性元件划分可分为弹簧压缩式和波纹管式。



机械密封基本元件及作用

(1)动、静环

保持紧密贴合组成密封面防止介质泄漏。要求动、静环具有良好的耐磨性动环可以轴向移动,自动补偿密封面磨损,使之与静环良好地贴合,静环有浮动性,起缓冲作用。

(2)弹性元件(弹簧、波纹板、蛇形套等)

主要起补偿、预紧及缓冲作用,也是对密封端面产生合理比压的因素.要求始终保持弹性来克服辅助密封和传动件的摩擦,启动环补偿作用。材料要求耐腐蚀。

(3)辅助密封(0形环、V形环、楔形环及其他异形密封环)

主要起到静环和动环的密封作用,同时也起到浮动性和缓冲的作用。要求静环的辅助密封元件保证静环与压盖之间的密封性,使静环有一定的浮动性;动环的辅助密封元件保证动环与轴或轴套之间的密封.材料要求耐热、耐寒方面与介质接近。

(4)传动件

传动件包括传动销、传动环、传动座、传动套、传动键、传动突耳或牙嵌式联接器,其作用是将轴的转矩传给动环。材料要求耐腐蚀和耐磨损。

(5)固紧件

固紧件包括:紧定螺钉、弹簧座、压盖、组装套、轴套。起着静、动环的定位、固紧作用。要求定位正确,保证摩擦副密封面处于正确的位置,并且保持良好贴合的弹簧比压;同时要求拆装方便,容易就位,能重复使用;与辅助密封配合处应注意安装密封环的倒角和压弹量,特别注意动环密封圈与轴套配合处要求耐腐蚀和耐磨损,必要时采用硬面复层。

 -->
